LU-G一進二出隔離器/配電器使用說明書
2011-03-04一、隔離器概述
LU-G1211隔離器是將現場4～20mA，DC電流信號，通過隔離傳輸?shù)搅硪贿厛?chǎng)合。
二、隔離器主要技術性能
通 道 數： 一進二出
電 源： 24V±10%，DC
功 耗： ≤4.0W
整 機 質 量： ≤160g
輸 入 信 號： 二/三線制儀表，直流電流信號
輸入信號范圍： 4～20mA， DC
輸 出 信 號： 4～20mA，DC或1～5V，DC（用戶定貨時需指定）
輸 出 精 度： ≤0.2%F.S（包括非線性、重復性等）
溫 度 漂 移： ≤0.2%F.S/10℃
輸 出 負 載： 0～500Ω
存儲：隔離器存儲環境溫度為－40℃～＋80℃，相對濕度不大于75％的通風室內。
三、隔離器連續工作條件
環境溫度：-20℃～+60℃
相對濕度：35%～85%
空氣中不得含有對鉻、鎳、銀及有色金屬起腐蝕作用的物質
現場連接設備：二/三線制儀表，直流電流信號
四、隔離器接線示意圖及外形尺寸
圖一 一進二出接線示意圖

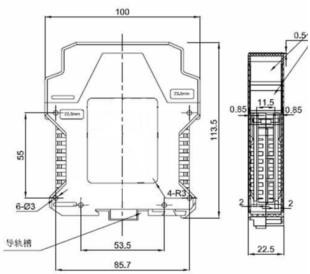

圖二 外形尺寸圖
